Ahoj! Ako dodávateľ Mitsubishi VFD som na vlastnej koži videl, aké dôležité je správne nakonfigurovať tieto pohony pre prevádzku banských zariadení. V tomto blogu vás prevediem jednotlivými krokmi, aby váš Mitsubishi VFD fungoval hladko v ťažobnom prostredí.
Pochopenie základov Mitsubishi VFD
Najprv si povedzme niečo o tom, čo je VFD. Pohon s premenlivou frekvenciou alebo VFD je ako mozog vášho ťažobného zariadenia. Reguluje rýchlosť a krútiaci moment elektromotora úpravou frekvencie a napätia napájacieho zdroja. Mitsubishi vyrába niektoré z najlepších VFD, ktoré sú známe svojou spoľahlivosťou a výkonom.

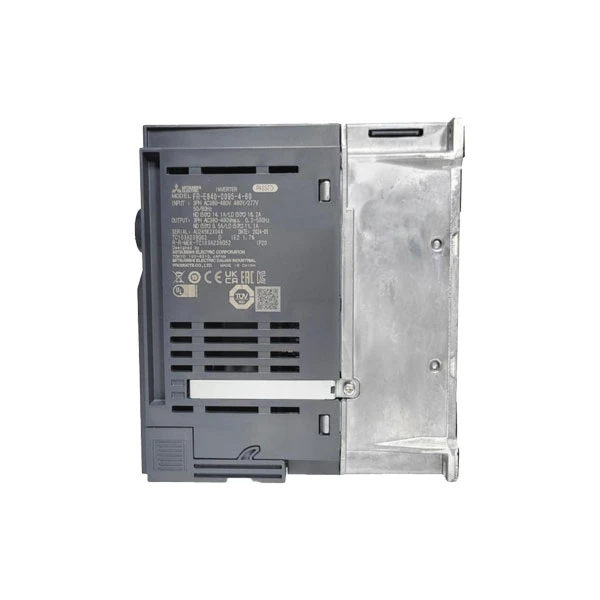

Existujú rôzne modely Mitsubishi VFD, z ktorých každý je navrhnutý pre špecifické aplikácie. Napríklad,Mitsubishi FR-D740-1.5K-CHT VFDje kompaktná a cenovo výhodná možnosť, skvelá pre menšie ťažobné zariadenia. Na druhej strane,FR-F840-00250-E2-60 Mitsubishi Electricje vysokovýkonný pohon vhodný pre väčšie a náročnejšie banské prevádzky. AMitsubishi FR-E840-0095-4-60ponúka pokročilé funkcie pre presné ovládanie.
Kontroly pred inštaláciou
Predtým, ako začnete konfigurovať svoje Mitsubishi VFD, musíte urobiť niekoľko vecí. Najprv sa uistite, že máte správne VFD pre vaše ťažobné zariadenie. Skontrolujte menovitý výkon motora, požiadavky na napätie a prúd. VFD by mal byť schopný zvládnuť zaťaženie motora bez akýchkoľvek problémov.
Skontrolujte VFD, či nie je fyzicky poškodený. Hľadajte praskliny, uvoľnené spojenia alebo známky korózie. Ak nájdete nejaké problémy, nepokúšajte sa použiť VFD. Obráťte sa na výrobcu alebo dodávateľa so žiadosťou o výmenu.
Skontrolujte tiež prostredie, v ktorom bude VFD nainštalovaný. Ťažobné prostredie môže byť náročné, s prachom, vlhkosťou a vibráciami. Uistite sa, že miesto inštalácie je čisté, suché a dobre vetrané. Možno budete musieť použiť ochranný kryt na ochranu VFD pred poveternostnými vplyvmi.
Kroky počiatočnej konfigurácie
Po nainštalovaní VFD je čas spustiť proces konfigurácie. Prvým krokom je nastavenie základných parametrov. Patria sem menovité napätie, frekvencia a prúd motora. Tieto informácie zvyčajne nájdete na typovom štítku motora.
Na prístup k nastaveniam parametrov budete musieť použiť ovládací panel VFD. Väčšina VFD Mitsubishi má užívateľsky prívetivý ovládací panel s displejom a tlačidlami. Prejdite cez ponuku a nájdite nastavenia parametrov.
Nastavte prevádzkový režim VFD. Môžete si vybrať medzi režimom konštantného krútiaceho momentu, režimom premenlivého krútiaceho momentu alebo režimom vektorového riadenia. Režim konštantného krútiaceho momentu je vhodný pre aplikácie, kde zaťaženie vyžaduje konštantné množstvo krútiaceho momentu, ako sú dopravné pásy. Režim variabilného krútiaceho momentu je lepší pre ventilátory a čerpadlá, kde sa požiadavka na krútiaci moment mení s otáčkami. Režim vektorového riadenia ponúka najpresnejšie ovládanie a je ideálny pre aplikácie, ktoré vyžadujú vysokovýkonnú prevádzku.
Nastavenia rýchlosti a krútiaceho momentu
Jedným z najdôležitejších aspektov konfigurácie VFD pre banské zariadenia je nastavenie limitov rýchlosti a krútiaceho momentu. Musíte určiť minimálnu a maximálnu rýchlosť, pri ktorej bude motor pracovať. To závisí od požiadaviek vášho ťažobného zariadenia.
Napríklad, ak používate dopravný pás, budete musieť nastaviť rýchlosť tak, aby mohol prepravovať materiály správnou rýchlosťou. Ak je rýchlosť príliš nízka, produkcia bude ovplyvnená. Ak je to príliš rýchle, môže hroziť riziko rozliatia materiálu.
Rozhodujúce je aj nastavenie krútiaceho momentu. Musíte sa uistiť, že VFD dokáže poskytnúť dostatočný krútiaci moment na spustenie motora a udržanie jeho chodu pod zaťažením. Nastavte rozbehový moment a menovitý moment podľa špecifikácií motora.
Časy zrýchlenia a spomalenia
Ďalším kľúčovým parametrom na nastavenie sú časy zrýchlenia a spomalenia. Tieto časy určujú, ako rýchlo sa motor zrýchli alebo spomalí. V prostredí ťažby musíte byť opatrní s týmito nastaveniami.
Ak je čas zrýchlenia príliš krátky, motor môže odoberať veľké množstvo prúdu, čo môže spôsobiť prehriatie a poškodenie VFD a motora. Na druhej strane, ak je čas zrýchlenia príliš dlhý, zariadenie nemusí dostatočne rýchlo reagovať na zmeny v procese.
To isté platí pre čas spomalenia. Krátky čas spomalenia môže spôsobiť mechanické namáhanie zariadenia, zatiaľ čo dlhý čas spomalenia môže viesť k neefektívnosti. Nájdite správnu rovnováhu na základe typu ťažobného zariadenia, ktoré používate.
Nastavenia ochrany
Ťažobné zariadenia pracujú v drsnom prostredí, preto je dôležité nastaviť ochranné funkcie VFD. Patrí medzi ne nadprúdová ochrana, prepäťová ochrana, podnapäťová ochrana a prehriata.
Nadprúdová ochrana zabraňuje poškodeniu VFD nadmerným prúdom. Ak prúd prekročí určitú hranicu, VFD sa vypne, aby ochránil seba a motor. Ochrana proti prepätiu a podpätiu zaisťuje, že VFD pracuje v rámci bezpečného rozsahu napätia.
Dôležitá je aj ochrana proti prehriatiu. Ťažobné zariadenia môžu generovať veľa tepla a VFD je potrebné chrániť pred prehriatím. VFD monitoruje svoju vlastnú teplotu a vypne sa, ak sa príliš zahreje.
Komunikácia a monitorovanie
Mnoho frekvenčných meničov Mitsubishi podporuje komunikačné protokoly, ktoré vám umožňujú pripojiť frekvenčný menič k riadiacemu systému alebo monitorovaciemu zariadeniu. To je užitočné pre vzdialené monitorovanie a ovládanie ťažobného zariadenia.
Na komunikáciu s VFD môžete použiť protokoly ako Modbus, Profibus alebo Ethernet. Nastavte parametre komunikácie tak, aby si VFD mohol vymieňať dáta s riadiacim systémom.
Monitorovanie výkonu VFD je dôležité. Riadiaci systém môžete použiť na kontrolu rýchlosti motora, prúdu, napätia a teploty. To vám umožní včas odhaliť akékoľvek problémy a prijať nápravné opatrenia.
Testovanie a odstraňovanie problémov
Po dokončení konfigurácie je čas otestovať VFD. Pomaly naštartujte motor a sledujte jeho činnosť. Skontrolujte, či sú otáčky a krútiaci moment v rámci nastavených limitov. Počúvajte neobvyklé zvuky alebo vibrácie.
Ak počas testu narazíte na nejaké problémy, neprepadajte panike. Najprv skontrolujte nastavenia parametrov, aby ste sa uistili, že sú správne. Vyhľadajte akékoľvek chybové kódy na displeji VFD. VFD Mitsubishi zvyčajne poskytujú podrobné chybové hlásenia, ktoré vám môžu pomôcť diagnostikovať problém.
Ak nedokážete problém vyriešiť sami, kontaktujte svojho dodávateľa alebo tím technickej podpory výrobcu. Majú odborné znalosti, ktoré vám pomôžu vyriešiť problém a vyriešiť ho.
Záver
Konfigurácia Mitsubishi VFD na prevádzku banského zariadenia je proces, ktorý si vyžaduje dôkladnú pozornosť k detailom. Dodržiavaním krokov uvedených v tomto blogu môžete zaistiť, že váš VFD bude fungovať bezpečne a efektívne.
Ak hľadáte Mitsubishi VFD pre vaše ťažobné zariadenie, sme tu, aby sme vám pomohli. Ako dodávateľ ponúkame širokú škálu modelov Mitsubishi VFD spolu s odborným poradenstvom pri konfigurácii a inštalácii. Kontaktujte nás a začnite diskutovať o vašich špecifických potrebách a poďme spoločne pracovať na tom, aby vaše ťažobné zariadenie fungovalo čo najlepšie.
