Ako dôveryhodný dodávateľ variabilných frekvenčných jednotiek ABB (VFD) som nadšený, že môžem zdieľať cenné informácie o tom, ako efektívne používať funkciu riadenia čerpadla ABB VFD. ABB VFD sú známe svojimi vysokými výkonmi, spoľahlivosťou a pokročilými funkciami, vďaka čomu sú ideálnou voľbou pre aplikácie čerpadla v rôznych odvetviach.
Pochopenie základov kontroly čerpadla pomocou ABB VFD
Predtým, ako sa ponoríte do podrobností o použití funkcie riadenia čerpadla, je nevyhnutné porozumieť základným konceptom. Čerpadlo je zariadenie, ktoré pohybuje tekutiny mechanickým pôsobením. V mnohých priemyselných a komerčných aplikáciách je potrebné presne kontrolovať prietok a tlak tekutiny. ABB VFD môžu upraviť rýchlosť motora čerpadla, ktorý zase riadi prietok a tlak tekutiny.
Hlavnou výhodou použitia ABB VFD na reguláciu čerpadla je energetická účinnosť. Tradičné čerpadlá často fungujú pri pevnej rýchlosti, čo môže viesť k nadmernej spotrebe energie, keď sa nevyžaduje úplný prietok. Úpravou rýchlosti motora podľa skutočného dopytu môžu ABB VFD výrazne znížiť spotrebu energie a nižšie prevádzkové náklady.
Počiatočné nastavenie ABB VFD pre ovládanie čerpadla
Prvým krokom pri použití funkcie riadenia čerpadla ABB VFDS je počiatočné nastavenie. Zahŕňa to niekoľko kľúčových krokov:
Napájacie spojenie
Uistite sa, že ABB VFD je správne pripojený k napájaniu. Starostlivo postupujte podľa pokynov výrobcu, aby ste sa vyhli akejkoľvek elektrických nebezpečenstvách. Uistite sa, že hodnotenie výkonu VFD zodpovedá požiadavkám motora čerpadla.
Nastavenie parametrov motora
Do VFD zadajte parametre motora. Tieto parametre zahŕňajú výkon, napätie, prúd, frekvenciu a rýchlosť motora. Presné nastavenie parametra motora je rozhodujúce pre správne pôsobenie VFD a čerpadla. Tieto parametre zvyčajne nájdete na štítku štítku motora.
Komunikačné nastavenie
Ak plánujete integrovať VFD do riadiaceho systému, napríklad programovateľný logický radič (PLC), nastavte komunikačné rozhranie. ABB VFDS podporujú rôzne komunikačné protokoly, ako sú Modbus, Profibus a Ethernet. Nakonfigurujte nastavenia komunikácie podľa požiadaviek vášho riadiaceho systému.
Konfigurácia funkcie riadenia čerpadla
Po dokončení počiatočného nastavenia môžete začať konfigurovať funkciu riadenia čerpadla. ABB VFD ponúka niekoľko riadiacich režimov pre aplikácie čerpadla:
Konštantný tlak
V mnohých systémoch čerpadiel je rozhodujúce udržiavanie konštantného tlaku. ABB VFD môžu byť nakonfigurované tak, aby upravovali rýchlosť čerpadla, aby sa udržal konštantný tlak v systéme. Ak chcete nastaviť reguláciu konštantného tlaku, musíte pripojiť tlakový senzor k VFD. VFD potom upraví rýchlosť motora na základe spätnej väzby zo snímača tlaku.
Napríklad, ak tlak v systéme klesne pod požadovanú hodnotu, VFD zvýši rýchlosť motora, aby sa zvýšil prietok a zvýšil tlak. Naopak, ak tlak presahuje požadovanú hodnotu, VFD zníži rýchlosť motora.
Riadenie prietoku
V niektorých aplikáciách je kontrola prietoku dôležitejšia ako udržiavanie konštantného tlaku. ABB VFD je možné nakonfigurovať aj na riadenie toku. Podobne ako pri regulácii konštantného tlaku musíte pripojiť snímač prietoku k VFD. VFD upraví rýchlosť motora tak, aby sa zachoval požadovaný prietok.
Sekvenovanie pumpy
V systémoch s viacerými čerpadlami sa môžu ABB VFD použiť na sekvenovanie čerpadla. Zahŕňa to riadenie prevádzky viacerých čerpadiel, aby sa uspokojilo rôzny dopyt. Napríklad, keď je dopyt nízky, môže sa vyžadovať iba jedno čerpadlo. Keď sa dopyt zvyšuje, môžu sa postupne spustiť ďalšie čerpadlá.
Riešenie problémov a údržba
Aj pri správnom nastavení a konfigurácii sa môžu vyskytnúť problémy počas prevádzky systému riadenia čerpadla. Tu sú niektoré bežné problémy a ich riešenia:
Nadprúd alebo prepätie
Ak sa VFD vynáša v dôsledku nadprúdového alebo prepätia, skontrolujte napájanie a motor. Uistite sa, že v systéme nie sú žiadne krátke - obvody alebo pozemné poruchy. Možno budete musieť v nastaveniach VFD upraviť aj limity prúdu a napätia.
Komunikačné chyby
Ak medzi VFD a riadiacim systémom existujú chyby v komunikácii, skontrolujte komunikačné káble a nastavenia. Uistite sa, že komunikačný protokol a parametre sú správne nakonfigurované.
Prehriatie motora
Ak sa motor čerpadla prehrieva, skontrolujte chladiaci systém a zaťaženie motora. Uistite sa, že motor nepreťažuje. Možno budete musieť upraviť nastavenia ovládacieho prvku čerpadla, aby ste znížili zaťaženie motora.
Pravidelná údržba je tiež nevyhnutná na zabezpečenie dlhodobej spoľahlivosti systému riadenia čerpadla. Zahŕňa to kontrolu elektrických pripojení, čistenie VFD a výmenu všetkých opotrebovaných komponentov.
Špecifické modely ABB VFD pre riadenie čerpadla
Existuje niekoľko modelov ABB VFD, ktoré sú vhodný pre aplikácie na riadenie čerpadla:
- ABB ACS355 - 03E - 01A9 - 4: Tento VFD je kompaktné a nákladové - efektívne riešenie pre malé až stredné aplikácie čerpadla. Ponúka pokročilé funkcie ovládacieho prvku a ľahkú konfiguráciu.
- ABB ACS550 - 01 - 012A - 4 Invertor Drive: Séria ACS550 je známa svojou vysokou výkonnosťou a spoľahlivosťou. Je vhodný pre širokú škálu aplikácií čerpadla, od jednoduchých po zložité systémy.

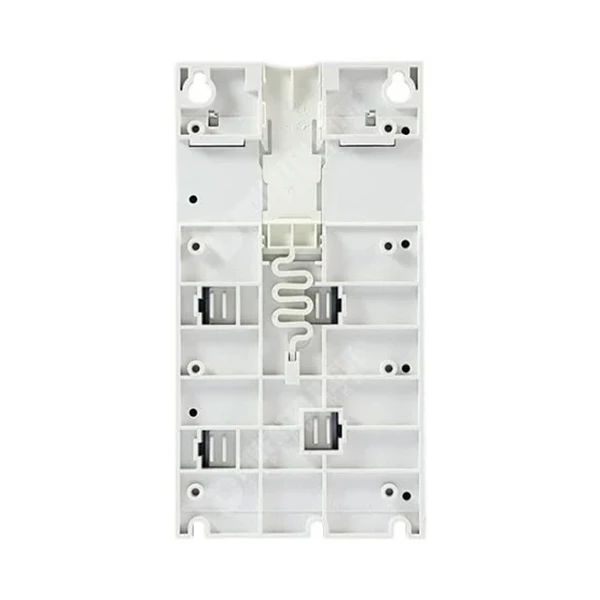

- ABB ACS310 - 03E - 34A1 - 4 Invertor Drive: Tento VFD je špeciálne navrhnutý pre aplikácie čerpadla a ventilátora. Ponúka energiu - šetrenie funkcií a presnú kontrolu.
Záver a výzva na akciu
Použitie funkcie regulácie čerpadla ABB VFD môže priniesť vaše systémy čerpadla významné výhody vrátane úspor energie, zlepšenej kontroly a zvýšenej spoľahlivosti. Či už hľadáte inováciu existujúceho systému čerpadla alebo nainštalujete nový systém, ABB VFD sú vynikajúcou voľbou.
Ak máte záujem dozvedieť sa viac o ABB VFD alebo máte konkrétne požiadavky na kontrolu čerpadla, sme tu, aby sme pomohli. Náš tím odborníkov vám môže poskytnúť podrobnú technickú podporu a vedenie. Kontaktujte nás a začnite diskusiu o vašich potrebách riadenia pumpy a preskúmajte, ako naše riešenia ABB VFD môžu splniť vaše požiadavky. Tešíme sa na partnerstvo s vami, aby sme dosiahli efektívnu a spoľahlivú prevádzku čerpadla.
