Hej! Ako dodávateľ Mitsubishi VFDS (variabilné frekvenčné jednotky) som videl svoj spravodlivý podiel chýb inštalácie. V tomto blogu sa podelím o niektoré bežné chyby, ktoré ľudia robia pri inštalácii Mitsubishi VFD a ako sa im môžete vyhnúť.
1. Nesprávne pripojenie napájania
Jednou z najbežnejších chýb inštalácie je nesprávne spojenie napájania. Mitsubishi VFD prichádzajú so špecifickými požiadavkami na napätie a frekvenciu a ak ich správne nepripojíte, môže to viesť k vážnym problémom.
Napríklad, ak pripojíte VFD, ktorý je navrhnutý pre napájací zdroj 220 V, do linky 440V, pravdepodobne budete jazdiť. Podobne, použitie nesprávnej frekvencie môže spôsobiť, že motor beží neefektívne alebo vôbec.
Ako sa tomu vyhnúť:
- Vždy zdvojnásobte - Skontrolujte požiadavky na napájanie v príručke VFD. Príručka jasne uvádza prijateľné rozsahy napätia a frekvencie.
- Pred vytvorením pripojenia použite multimeter na overenie skutočného napätia a frekvencie zdroja energie.
- Ak si nie ste istí, obráťte sa na elektrikára alebo oslovte náš tím technickej podpory.
2. Zlé uzemnenie
Uzemnenie je rozhodujúce pre bezpečnú a správnu prevádzku Mitsubishi VFD. Zlé alebo nesprávne pozemné spojenie môže mať za následok elektrický hluk, rušenie a dokonca predstavuje bezpečnostné riziko.
Ak nie je VFD správne zakotvené, môže to spôsobiť nepravidelné správanie, ako sú falošné výlety alebo poruchy. Elektrický hluk môže ovplyvniť aj iné zariadenia v okolí.
Ako sa tomu vyhnúť:
- Presne postupujte podľa pokynov na uzemnenie v príručke inštalácie VFD. Povie vám správny spôsob pripojenia uzemňovacieho drôtu vrátane veľkosti drôtu a umiestnenia uzemňovacieho bodu.
- Uistite sa, že uzemňovacie spojenie je pevné a bez korózie. Voľné alebo korodované spojenia môžu zvýšiť odpor a znížiť účinnosť uzemnenia.
- Pravidelne skontrolujte uzemňovacie spojenie, aby ste sa uistili, že zostáva v dobrom stave.
3. Nesprávne zapojenie motora
Pripojenie VFD k motoru nesprávne je ďalšou častou chybou. VFD musí byť zapojený do motora špecifickým spôsobom, aby sa zabezpečilo, že motor beží hladko a efektívne.
Ak je zapojenie nesprávne, motor môže bežať nesprávnym smerom, prehriať sa alebo vôbec nezačne. To môže v priebehu času tiež poškodiť motor a VFD.
Ako sa tomu vyhnúť:
- V príručke VFD sa pozrite na diagram zapojenia. Diagram vám ukáže, ako pripojiť každý vodič z VFD k motoru.
- Pred odpojením od starého ovládača alebo počas procesu inštalácie označte vodiče motora. Pomôže vám to zabezpečiť, aby ste ich správne pripojili k VFD.
- Po zapojení otestujte smer rotácie motora. Ak beží nesprávnym smerom, zvyčajne ho môžete opraviť vymenením dvoch vodičov motora na výstup VFD.
4. Nedostatočné vetranie
Mitsubishi VFD vytvárajú počas prevádzky teplo a na rozptýlenie tohto tepla potrebujú správne vetranie. Ak je VFD nainštalovaný v uzavretom priestore bez primeranej ventilácie, môže sa prehriať, čo môže viesť k zlyhaniu komponentov a zníženiu životnosti.
Prehrievanie môže spôsobiť, že sa VFD automaticky vypne, aby sa chráni, čo malo za následok výpadok výroby.
Ako sa tomu vyhnúť:
- Nainštalujte VFD do vetranej oblasti. Uistite sa, že okolo VFD je dostatok miesta na cirkuláciu vzduchu.
- Skontrolujte požiadavky na ventiláciu v príručke VFD. Niektoré VFD môžu vyžadovať ďalšie ventilátory alebo ventilačné kanály na udržanie správnej prevádzkovej teploty.
- Monitorujte teplotu VFD počas prevádzky. Ak je príliš horúco, možno budete musieť vylepšiť ventiláciu alebo premiestniť VFD do chladnejšej oblasti.
5. Nesprávne nastavenie parametrov
Nastavenie parametrov VFD nesprávne je bežná chyba, ktorá môže zabrániť tomu, aby VFD fungoval podľa očakávania. Parametre riadia rôzne aspekty prevádzky VFD, ako je rýchlosť motora, zrýchlenie a čas spomalenia a riadenie krútiaceho momentu.
Ak parametre nie sú nastavené správne, motor nemusí fungovať podľa potreby a VFD nemusí správne komunikovať s inými zariadeniami v systéme.
Ako sa tomu vyhnúť:
- Dôkladne si prečítajte príručku VFD, aby ste pochopili funkciu každého parametra. Príručka poskytne usmernenie o tom, ako nastaviť parametre pre rôzne aplikácie.
- Začnite s predvolenými nastaveniami parametrov a potom vykonajte úpravy na základe vašich konkrétnych požiadaviek. Často je dobré vykonať malé zmeny a otestovať operáciu VFD po každej zmene.
- Ak stále máte problémy s nastavením parametrov, náš tím technickej podpory vám môže pomôcť. Môžeme tiež poskytnúť školenie o tom, ako nakonfigurovať VFD pre vašu konkrétnu aplikáciu.
Odporúčané modely Mitsubishi VFD
Ponúkame širokú škálu Mitsubishi VFD, aby sme uspokojili rôzne potreby. Tu je niekoľko populárnych modelov:
- FR - E740 - 0,4K - CHT Mitsubishi E700 Series Inverter: Jedná sa o kompaktné a náklady - efektívne VFD vhodné pre malé až stredné motory. Je ľahké inštalovať a prevádzkovať, vďaka čomu je skvelou voľbou pre rôzne aplikácie.
- Mitsubishi Electric Fr - E840 - 0120 - 4 - 60: Tento vysoký výkon VFD ponúka pokročilé funkcie a presnú kontrolu. Je ideálny pre aplikácie, ktoré si vyžadujú vysokú presnosť a spoľahlivosť.

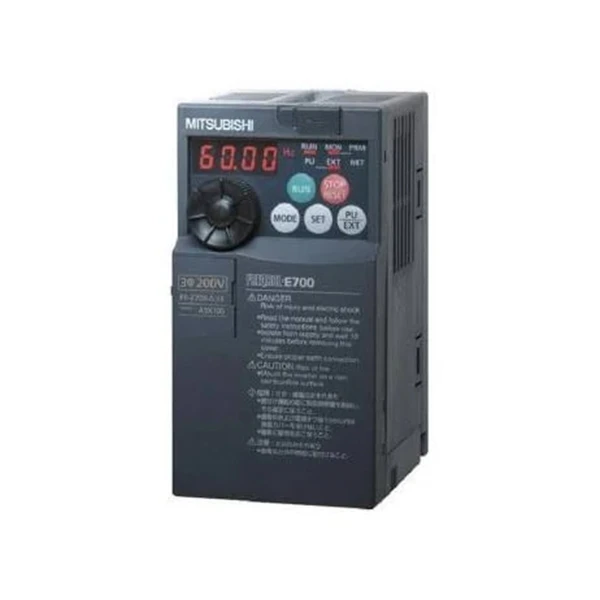

- Mitsubishi FR - E720 - 0,4K Inverter: Ďalšou skvelou voľbou pre malé motory, FR - E720 - 0,4K je známa svojou energiou - úspory a užívateľské rozhranie - priateľské rozhranie.
Záver
Správne inštalácia Mitsubishi VFD je nevyhnutná pre jeho správnu prevádzku a dlhovekosť. Tým, že sa vyhnete týmto bežným chybám inštalácie, môžete zaistiť, že váš VFD beží hladko a efektívne, a minimalizuje náklady na prestoje a náklady na údržbu.
Ak ste na trhu pre Mitsubishi VFD alebo potrebujete pomoc s inštaláciou, konfiguráciou alebo riešením problémov, neváhajte nás kontaktovať. Náš tím odborníkov je tu, aby vám pomohol na každom kroku. Či už ste vlastníkom malej firmy alebo súčasťou veľkej priemyselnej prevádzky, máme pre vás správne riešenie VFD. Oslovte nás ešte dnes a začnite diskusiu o obstarávaní a nájsť to najlepšie pre vaše potreby.
