V dnešnom priemyselnom svete mnohé továrne a závody používajú systémy viacerých{0}}dodávateľov. Tieto systémy kombinujú zariadenia od rôznych výrobcov, aby dosiahli najlepší výkon a hodnotu. Kľúčovou súčasťou týchto systémov je rozhranie Human{3}}Machine Interface (HMI) a programovateľné logické ovládače (PLC). Siemens HMI je jednou z najobľúbenejších možností pre priemyselných operátorov, pretože je spoľahlivý, ľahko sa používa a dobre funguje v náročných priemyselných prostrediach. Pri použití Siemens HMI s PLC- tretích strán (vyrobenými inými spoločnosťami ako Allen{7}}Bradley, Mitsubishi alebo Modicon) sa však kompatibilita môže stať problémom. Tento blog vás prevedie správou systémov od viacerých{9}}dodávateľov a zabezpečením hladkého fungovania vášho HMI Siemens s PLC od iných výrobcov{10}}s praktickými krokmi a užitočnými tipmi.
Čo sú systémy viacerých{0}}dodávateľov a prečo sú dôležité?
Systém viacerých{0}}dodávateľov je priemyselné nastavenie, ktoré používa zariadenia od viacerých výrobcov namiesto jedného. Napríklad továreň môže používať Siemens HMI na riadenie operátora, Allen{2}}Bradley PLC na riadenie procesov a invertor Mitsubishi na riadenie motora. Mnoho firiem si vyberá systémy od viacerých{4}}dodávateľov, pretože si môžu vybrať najlepší nástroj pre každú úlohu, ušetriť peniaze a vyhnúť sa závislosti od jedného dodávateľa.
Siemens HMI hrá v týchto systémoch kľúčovú úlohu. Funguje ako „tvár“ automatizačného systému a umožňuje operátorom monitorovať procesy, upravovať nastavenia a opravovať malé problémy bez zastavenia výroby. Keď je Siemens HMI kompatibilný s PLC{2}} tretích strán, celý systém beží plynulejšie, znižuje prestoje a zefektívňuje prevádzku. Ak sa však vyskytne problém s kompatibilitou, môže to spôsobiť oneskorenia, chyby alebo dokonca zlyhania systému.
Siemens HMI a PLC{0}} tretích strán
Čo je Siemens HMI?

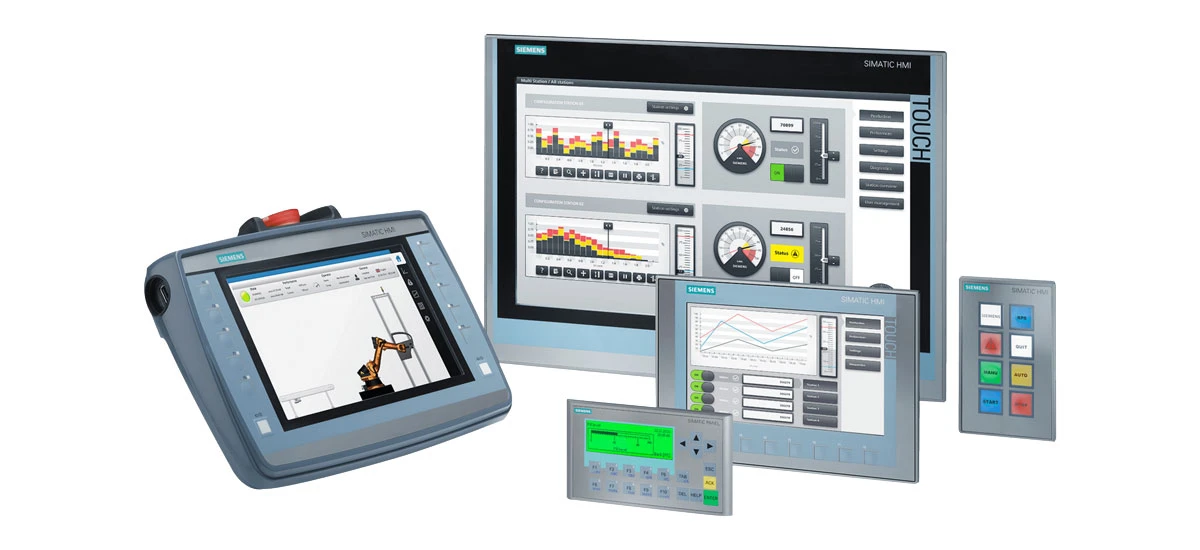

Siemens HMI (Human{0}}Machine Interface) je zariadenie, ktoré spája priemyselných operátorov s automatizačnými zariadeniami. Dodáva sa v rôznych modeloch, ako sú komfortné panely SIMATIC, zjednotené panely a základné panely (ako napríklad KTP600 a KTP900). Siemens HMI používa softvér ako TIA Portal a WinCC na pomoc inžinierom pri nastavovaní a programovaní rozhrania. Podporuje viacero komunikačných protokolov, čo je nevyhnutné pre prácu s PLC- tretích strán. Či už ide o výrobné, potravinárske alebo energetické závody, Siemens HMI je dôveryhodný pre svoju odolnosť a užívateľsky-priateľský dizajn.
Čo sú to PLC-tretích strán?
PLC (Programmable Logic Controllers) sú malé počítače, ktoré riadia priemyselné procesy a stroje. PLC{1}} tretích strán sú PLC vyrobené inými spoločnosťami ako Siemens, ako napríklad Allen{2}}Bradley, Mitsubishi, Modicon a Omron. Tieto PLC sú široko používané v rôznych priemyselných odvetviach a často majú jedinečné vlastnosti, ktoré vyhovujú špecifickým aplikáciám. Hlavnou výzvou je zabezpečiť, aby tieto PLC tretích{5}}strany mohli bezproblémovo „komunikovať“ s HMI Siemens.
Výzvy na zabezpečenie kompatibility HMI Siemens s PLC{0}} tretích strán
Pri používaní rozhrania Siemens HMI s PLC{0}} tretích strán môžete čeliť niekoľkým problémom s kompatibilitou. Pochopenie týchto problémov je prvým krokom k ich vyriešeniu. Tu sú tie najbežnejšie:
1. Nezhody komunikačného protokolu
Najväčšou výzvou sú rôzne komunikačné protokoly. Protokol je ako „jazyk“, ktorý zariadenia používajú na zdieľanie informácií. Siemens HMI podporuje populárne protokoly ako Profinet, Modbus TCP/IP a Ethernet/IP, ale PLC tretích{2}}partnerov môžu používať iné. Napríklad PLC Mitsubishi môže používať MC TCP/IP, zatiaľ čo PLC Modicon používa Modbus RTU. Ak Siemens HMI a PLC tretej strany-nehovoria rovnakým „jazykom“, nemôžu si vymieňať údaje. Tu sa stáva kľúčovým vedieť, ako pripojiť HMI Siemens k iným -PLC od spoločnosti Siemens{8}}. Musíte sa uistiť, že obe zariadenia používajú spoločný protokol.
2. Zastaraný firmvér alebo softvér
Siemens HMI a -zariadenia PLC tretích strán potrebujú na spoluprácu-aktuálny{2}} firmvér (softvér v zariadení) a programovací softvér. Zastaraný firmvér môže spôsobiť chyby alebo chýbajúce funkcie, ktoré narúšajú kompatibilitu. Napríklad staršie HMI Siemens so zastaraným firmvérom nemusí podporovať najnovšiu verziu Modbus TCP/IP používanú novým Allen{5}}Bradley PLC. Pravidelné aktualizácie sú nevyhnutné na to, aby HMI Siemens a PLC{7}} tretích strán dobre spolupracovali.
3. Chyby konfigurácie siete
Systémy viacerých{0}}dodávateľov sa spoliehajú na stabilnú sieť. Ak sú nastavenia siete (napríklad IP adresy) nesprávne, Siemens HMI sa nebude môcť pripojiť k PLC-tretej strany. Napríklad, ak Siemens HMI a PLC majú rovnakú IP adresu, dôjde ku konfliktu a nebudú spolu komunikovať. Ide o bežný problém pri nastavovaní komunikácie PLC s treťou stranou Siemens HMI-, ale je ľahké ho vyriešiť správnym plánovaním siete.
4. Nepodporované modely PLC
Siemens HMI nepodporuje všetky modely PLC{0}} tretích strán. Spoločnosť Siemens testuje mnoho modelov PLC{2}} tretích strán, aby sa zaistila kompatibilita. Zoznam podporovaných modelov nájdete v softvéri TIA Portal alebo v oficiálnej dokumentácii spoločnosti Siemens. Ak používate model PLC, ktorý nie je v tomto zozname, HMI spoločnosti Siemens s ním nemusí fungovať spoľahlivo-aj keď používa rovnaký protokol. Preto je kontrola kompatibility pred kúpou zariadenia dôležitá pre kompatibilitu HMI Siemens s PLC- tretích strán.
Podrobná{0}}príručka{1}}na zaistenie kompatibility HMI Siemens s PLC- tretích strán
Teraz, keď poznáte výzvy, poďme sa pozrieť na kroky, ktoré zabezpečia bezproblémovú spoluprácu vášho HMI Siemens s PLC{0}} tretích strán. Tieto kroky sú praktické, ľahko sledovateľné a založené na oficiálnych pokynoch spoločnosti Siemens a skutočných priemyselných skúsenostiach.
Krok 1: Skontrolujte podporované protokoly a modely PLC
Pred nastavením systému skontrolujte, ktoré protokoly podporuje vaše HMI Siemens a PLC{0}} tretej strany. Modely HMI od spoločnosti Siemens, ako napríklad Comfort Panels, podporujú protokoly ako Allen-Bradley Ethernet/IP, Mitsubishi MC TCP/IP, Modicon Modbus TCP/IP a Omron Host Link. Tieto informácie nájdete v používateľskej príručke Siemens HMI alebo na webovej stránke Siemens.
Potom skontrolujte, či váš model PLC tretej strany{0}}podporuje rozhranie Siemens HMI. Existujú dva jednoduché spôsoby, ako to urobiť: 1) V softvéri TIA Portal vyberte ovládač tretej-strany a v časti „Parametre“ skontrolujte zoznam podporovaných modelov PLC. 2) Otvorte príručku k softvéru WinCC a vyhľadajte protokol (napr. Modicon Modbus RTU), aby ste našli podporované modely. Použitie podporovaného modelu zabezpečí spoľahlivú komunikáciu medzi Siemens HMI a PLC-tretej strany.
Krok 2: Aktualizujte firmvér a softvér
Uistite sa, že váš Siemens HMI má najnovší firmvér a váš programovací softvér (ako TIA Portal) je aktuálny. Zastaraný firmvér môže spôsobiť problémy s kompatibilitou, takže jeho aktualizácia je jednoduchý spôsob, ako sa vyhnúť problémom. Na aktualizáciu firmvéru Siemens HMI použite softvér ProSave od spoločnosti Siemens. Stiahnite si najnovší firmvér z portálu podpory spoločnosti Siemens, pripojte HMI Siemens k počítaču cez USB alebo Ethernet a podľa- pokynov na obrazovke aktualizujte.
Aktualizujte aj firmvér vášho PLC-tretej strany. Najnovšie aktualizácie firmvéru nájdete na webovej lokalite výrobcu a nainštalujte ich podľa pokynov. Aktualizácia oboch zariadení zabezpečí, že budú mať najnovšie funkcie a opravy chýb kvôli kompatibilite.
Krok 3: Správne nakonfigurujte sieťové nastavenia
Konfigurácia siete je kľúčom k pripojeniu HMI Siemens k PLC -Siemens. Pre správne nastavenie siete postupujte podľa týchto tipov:
- Priraďte jedinečné adresy IP svojmu HMI Siemens a každému -PLC tretej strany. Napríklad nastavte Siemens HMI na 192.168.0.10 a PLC na 192.168.0.11. Tým sa zabráni konfliktom IP.
- Uistite sa, že všetky zariadenia sú v rovnakej podsieti. Maska podsiete (zvyčajne 255.255.255.0) by mala byť rovnaká pre Siemens HMI a PLC.
- Ak používate iný protokol (napríklad Modbus TCP/IP), vypnite na svojom HMI Siemens "PROFINET IO Enabled". Toto nastavenie môže narúšať komunikáciu mimo siete -Profinet.
- Použite spoľahlivý ethernetový kábel alebo sieťový prepínač. Na veľké vzdialenosti používajte priemyselné-káble, aby ste predišli strate signálu.
Krok 4: Nastavte komunikáciu na portáli TIA
Väčšina používateľov Siemens HMI používa TIA Portal na programovanie a konfiguráciu svojich zariadení. Tu je postup, ako nastaviť komunikáciu medzi Siemens HMI a PLC{1}} tretej strany na portáli TIA:
- Otvorte portál TIA a vytvorte nový projekt. Pridajte svoj model Siemens HMI (napr. TP1200 Comfort Panel) do projektu.
- Prejdite na kartu „Zariadenia a siete“ a kliknite na „Pridať nové zariadenie“. Vyberte možnosť „Tretia-strana“ a vyberte výrobcu a model vášho PLC (napr. Allen-Bradley ControlLogix).
- Vyberte komunikačný protokol, ktorý obe zariadenia podporujú (napr. Ethernet/IP). Nakonfigurujte nastavenia protokolu, ako je IP adresa a číslo portu, aby zodpovedali nastaveniam PLC.
- Namapujte značky PLC (premenné) na HMI Siemens. Toto informuje Siemens HMI, ktoré údaje má čítať alebo zapisovať do PLC. Tagy môžete importovať z programovacieho softvéru PLC, aby ste ušetrili čas.
- Stiahnite si konfiguráciu do svojho Siemens HMI a otestujte pripojenie. Ak je všetko nastavené správne, Siemens HMI by mal zobrazovať údaje z PLC-tretej strany.
Krok 5: Otestujte a overte pripojenie
Po nastavení komunikácie otestujte pripojenie, aby ste sa uistili, že je spoľahlivé. Tu je postup:
- Skontrolujte, či Siemens HMI dokáže čítať údaje z PLC{0}} tretej strany (napr. teplotu, tlak alebo stav stroja).
- Otestujte, či Siemens HMI môže posielať príkazy do PLC (napr. spustenie alebo zastavenie stroja).
- Monitorujte pripojenie niekoľko hodín, aby ste sa uistili, že nedošlo k žiadnym poklesom alebo chybám. Na kontrolu komunikačných problémov použite diagnostické nástroje v portáli TIA.
- Ak sa vyskytnú problémy, pozrite si časť o riešení problémov nižšie, aby ste ich rýchlo vyriešili.
Riešenie problémov s kompatibilitou HMI Siemens a PLC{0}} tretích strán
Aj pri starostlivom nastavení môžete čeliť problémom s kompatibilitou. Tu sú bežné problémy a ako ich opraviť-ideálne na riešenie problémov Siemens HMI a kompatibility s PLC{2}} tretích strán:
Problém 1: Siemens HMI sa nemôže pripojiť k PLC-tretej strany
Možné príčiny a riešenia:
- Konflikt IP adries: Skontrolujte IP adresy Siemens HMI a PLC. Uistite sa, že sú jedinečné a v rovnakej podsieti.
- Nesprávny protokol: Overte, či obe zariadenia používajú rovnaký protokol. Napríklad, ak je Siemens HMI nastavené na Modbus TCP/IP, PLC musí byť tiež nastavené na Modbus TCP/IP.
- Problémy s káblom: Vymeňte ethernetový kábel za nový. Otestujte kábel pomocou sieťového testera, aby ste sa uistili, že funguje.
- Firewall blokuje komunikáciu: Vypnite všetky firewally v sieti, ktoré by mohli blokovať komunikáciu medzi Siemens HMI a PLC.
Problém 2: Siemens HMI číta nesprávne údaje z PLC
Možné príčiny a riešenia:
- Chyby mapovania značiek: Skontrolujte mapovanie značiek v portáli TIA. Uistite sa, že značky PLC sú správne namapované na premenné HMI Siemens.
- Nezhoda nastavení protokolu: Dvakrát-skontrolujte nastavenia protokolu (napr. prenosová rýchlosť, parita, stop bity) na oboch zariadeniach. Musia byť rovnaké.
- Firmvér je zastaraný: Aktualizujte firmvér Siemens HMI a PLC na najnovšiu verziu. Zastaraný firmvér môže spôsobiť chyby pri čítaní údajov.
Problém 3: Siemens HMI nemôže posielať príkazy do PLC
Možné príčiny a riešenia:
- Nastavenia povolení: Skontrolujte, či má Siemens HMI povolenie zapisovať dáta do PLC. Niektoré -zariadenia PLC tretích strán vyžadujú špecifické povolenia na prístup k zápisu.
- Nesúlad typu tagu: Uistite sa, že typ tagu (napr. boolean, celé číslo) v HMI Siemens sa zhoduje s typom tagu v PLC. Nesúlad môže zabrániť odoslaniu príkazov.
- Výpadky komunikácie: Skontrolujte, či nedochádza k výpadkom sieťového pripojenia. Použite spravovaný prepínač na monitorovanie sieťovej prevádzky a riešenie akýchkoľvek problémov.
Osvedčené postupy na správu HMI Siemens v systémoch viacerých{0}}dodávateľov
Ak chcete, aby váš systém viacerých{0}}dodávateľov fungoval hladko a aby ste zabezpečili dlhodobú-kompatibilitu Siemens HMI s PLC tretích-partnerov, postupujte podľa týchto osvedčených postupov-v súlade s dlhým-kľúčovým slovom „najlepšie postupy pre Siemens HMI v systémoch viacerých-dodávateľov“:
1. Všetko zdokumentujte
Uschovajte si podrobnú dokumentáciu svojho systému vrátane: čísel modelov HMI Siemens a PLC{0}} tretích strán, verzií firmvéru, nastavení siete, nastavení protokolov a mapovaní značiek. Táto dokumentácia vám pomôže rýchlo vyriešiť problémy a zjednodušiť aktualizácie.
2. Trénujte svoj tím
Uistite sa, že váš tím vie, ako používať Siemens HMI a konfigurovať komunikáciu s PLC{0}} tretích strán. Naučte ich základné kroky na riešenie problémov, aby mohli opraviť malé problémy bez toho, aby museli zavolať technika. Siemens ponúka školiace kurzy pre Siemens HMI, ktoré môžu pomôcť vášmu tímu vybudovať odborné znalosti.
3. Vykonávajte pravidelnú údržbu
Naplánujte si pravidelné kontroly údržby vášho systému. To zahŕňa aktualizáciu firmvéru a softvéru, kontrolu sieťových pripojení, testovanie komunikácie a čistenie obrazoviek Siemens HMI. Pravidelná údržba zabráni problémom s kompatibilitou a predĺži životnosť vášho zariadenia.
4. Používajte-podporované príslušenstvo Siemens
Pri nastavovaní systému použite príslušenstvo podporované spoločnosťou Siemens, ako napríklad prevodníky RS422-RS232 (objednacie číslo: 6AV6 671-8XE00-0AX0) pre zariadenia, ktoré ich vyžadujú. Používanie podporovaného príslušenstva zaisťuje kompatibilitu a spoľahlivosť. Vyhnite sa používaniu lacného, netestovaného príslušenstva, ktoré môže spôsobiť problémy s komunikáciou.
5. Spolupracujte s odborníkmi Siemens
Ak čelíte zložitým problémom s kompatibilitou, obráťte sa na odborníkov spoločnosti Siemens alebo autorizovaných partnerov. Majú skúsenosti a znalosti na riešenie aj tých najťažších problémov. Siemens tiež ponúka technickú podporu prostredníctvom svojej webovej stránky a telefónnej linky, ktorá vám môže pomôcť rýchlo získať odpovede.
Záver
Správa systémov viacerých{0}}dodávateľov a zaistenie kompatibility HMI Siemens s PLC- tretích strán nemusí byť zložité. Dodržiavaním krokov a osvedčených postupov v tomto blogu môžete nastaviť spoľahlivý systém, ktorý funguje hladko. Nezabudnite skontrolovať podporované protokoly a modely PLC, aktualizovať firmvér a softvér, správne nakonfigurovať sieťové nastavenia, otestovať pripojenie a rýchlo odstraňovať problémy.
Siemens HMI je výkonný nástroj pre priemyselnú automatizáciu a pri správnom nastavení môže bezproblémovo spolupracovať s PLC{0}} tretích strán. Či už pripájate Siemens HMI k Allen{2}}Bradley, Mitsubishi alebo Modicon PLC, kľúčom je zamerať sa na komunikáciu a kompatibilitu. Týmto spôsobom znížite prestoje, zvýšite efektivitu a vyťažíte maximum zo svojho systému od viacerých-dodávateľov.
Ak máte akékoľvek otázky týkajúce sa kompatibility Siemens HMI alebo potrebujete pomoc s nastavením vášho systému, neváhajte zanechať komentár nižšie alebo kontaktujte technickú podporu Siemens. Sme tu, aby sme vám pomohli uspieť!
