V priemyselnej automatizácii je hlavným zariadením Siemens PLC (Programmable Logic Controller), ktoré zabezpečuje hladký chod strojov a výrobných liniek. Mnoho porúch priemyselných areálov je však spôsobených nesprávnym napájaním a elektroinštaláciou. Aby sme vám pomohli vyhnúť sa týmto problémom, tento blog bude zdieľať praktické osvedčené postupy pre napájanie a zapojenie PLC Siemens. Dodržiavanie týchto pokynov môže výrazne zlepšiť stabilitu a spoľahlivosť vášho PLC systému Siemens, znížiť prestoje a náklady na údržbu. Budeme sa venovať aj kľúčovým bodom, ako je výber napájacieho zdroja, štandardy zapojenia, opatrenia proti-rušeniu a metódy uzemnenia, pričom všetky sú založené na oficiálnych technických špecifikáciách spoločnosti Siemens a na-aplikáciách na mieste.
Kľúčové úvahy pri výbere napájacieho zdroja Siemens PLC
Napájací zdroj je „srdcom“ PLC systému Siemens. Stabilný a vhodný zdroj napájania je základom jeho normálnej prevádzky. Výber nesprávneho napájacieho zdroja môže viesť k resetovaniu systému, poruchám alebo dokonca trvalému poškodeniu modulu PLC. Nižšie sú uvedené základné osvedčené postupy pre výber napájacieho zdroja Siemens PLC.
Pochopte typy napájacích zdrojov Siemens PLC (PS vs. PM)

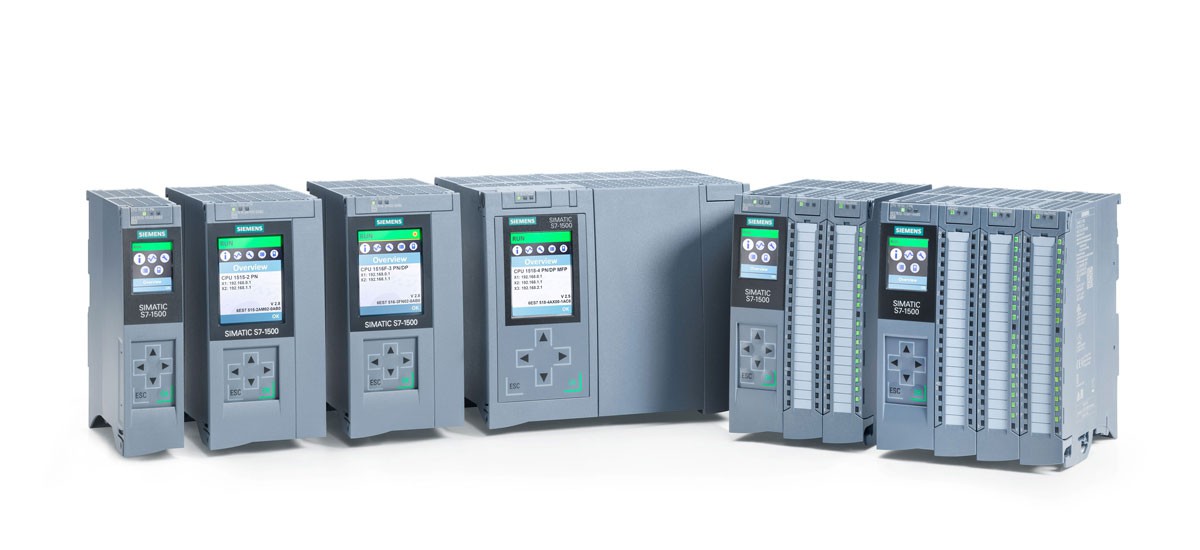

Siemens PLC používa dva hlavné typy napájacích zdrojov: System Power Supply (PS) a Load Power Module (PM), pričom je dôležité rozlišovať ich použitie. Napájací zdroj PS konvertuje striedavé napájanie (napríklad 230 V AC) na jednosmerné napájanie (zvyčajne 24 V DC) a dodáva energiu priamo do zbernice PLC, ktorá napája elektronické komponenty a LED indikátory CPU a I/O modulov. Napájací zdroj PM sa na druhej strane nepripája k základnej zbernici; poskytuje hlavne napájanie pre vstupné/výstupné obvody modulov, ako sú senzory a akčné členy pripojené k PLC. Napríklad v systéme Siemens S7-1500, ak je výkon základnej dosky poskytovaný CPU nedostatočný (napr. CPU poskytuje 10 W, ale skutočný modul spotrebuje 15 W), je potrebné pridať napájací zdroj PS, aby sa zabezpečila stabilná prevádzka. Pri výbere by ste mali najskôr vypočítať celkovú spotrebu energie systému a zvoliť vhodný typ napájania.
Vyberte si správne napätie a výkon
Väčšina PLC Siemens (napríklad S7-1200, S7-200, S7-1500) používa napájanie 24 V DC s toleranciou napätia ±20 %. Pri výbere napájacieho zdroja sa musíte uistiť, že výstupné napätie zodpovedá požiadavkám PLC. Okrem toho by menovitý výkon napájacieho zdroja mal byť o 20 % až 30 % vyšší ako celková spotreba energie systému. Táto rezervná kapacita dokáže zvládnuť kolísanie napájania a budúce rozšírenia systému (napríklad pridanie rozširujúcich modulov). Napríklad, ak je celková spotreba vášho systému Siemens S7-1200 5A, mali by ste zvoliť 24V DC zdroj s výstupným prúdom aspoň 6A-7,5A. Toto je jeden z kľúčových bodov výberu napájacieho zdroja Siemens PLC 24V DC, ktorý priamo ovplyvňuje dlhodobú stabilitu systému.
Zvážte redundanciu a zálohovanie pre kritické systémy
V kritických priemyselných aplikáciách (ako je chemická výroba, výroba energie), kde nie sú povolené prestoje, sa odporúča navrhnúť redundantný zdroj napájania. Môžete použiť dva napájacie zdroje PS alebo kombináciu napájacích zdrojov PS a PM paralelne. V prípade výpadku jedného napájacieho zdroja ho môže okamžite prevziať druhý a zabezpečiť tak nepretržitú prevádzku PLC systému Siemens. Pre systémy, ktoré vyžadujú vysokú integritu údajov, je možné pridať aj neprerušiteľný zdroj napájania (UPS). UPS poskytuje záložné napájanie počas výpadkov napájania, čo umožňuje PLC dokončiť prebiehajúce procesy alebo bezpečne vypnúť, čím sa zabráni strate údajov.
Najlepšie postupy zapojenia Siemens PLC pre priemyselné prostredia
Správne zapojenie je pre PLC systémy Siemens rovnako dôležité ako stabilné napájanie. Priemyselné prostredie je plné elektromagnetického rušenia, kolísania napätia a iných faktorov, ktoré môžu ľahko ovplyvniť prenos signálu. Dodržiavanie správnych noriem zapojenia môže znížiť rušenie a zabezpečiť presný prenos signálu. Nižšie sú uvedené podrobné pokyny pre rôzne typy káblov.
Základné pravidlá zapojenia: Výber a smerovanie káblov
Najprv vyberte správny typ a veľkosť kábla. Na zapojenie digitálneho a analógového signálu PLC Siemens sa odporúča použiť tienené krútené-dvojice. Tienené káble môžu účinne znížiť elektromagnetické rušenie z externých zariadení (ako sú motory, frekvenčné meniče). Veľkosť vodiča by mala zodpovedať aktuálnym-požiadavkám na prenos: pre väčšinu systémov PLC Siemens postačujú vodiče s prierezom-od 0,5 mm² do 1,5 mm² (AWG 22 až 14). Pri vedení káblov oddeľte napájacie káble (vysoko{11}}energetické) od signálnych káblov (nízkoenergetické). Ak sa musia krížiť, urobte tak pod 90-uhlom, aby ste minimalizovali vzájomné{18}}rušenie. Vyhnite sa paralelnému vedeniu signálových káblov a napájacích káblov, pretože to môže spôsobiť vážne elektromagnetické rušenie vedúce k skreslenému prenosu signálu. Toto je kľúčová časť hrotov proti rušeniu zapojenia PLC Siemens.
Pokyny na zapojenie digitálneho vstupu/výstupu (DI/DO).
Digitálne vstupné moduly Siemens PLC prijímajú signály z externých zariadení, ako sú tlačidlá, snímače a kontakty relé. Digitálne výstupné moduly riadia akčné členy, ako sú solenoidy, kontrolky a stykače. Pri zapájaní venujte pozornosť nasledujúcim bodom: 1) Potvrďte typ signálu (NPN/PNP) a úroveň napätia (24 V DC je štandard), aby ste zabezpečili zhodu s externými zariadeniami. 2) Správne zapojte spoločnú svorku (COM): rôzne moduly PLC Siemens môžu mať rôzne konfigurácie svoriek COM (napríklad zoskupený COM alebo spoločný COM), preto si pozrite príručku modulu Nainštalujte poistku na výstupný modul ochrany pred poškodením alebo prerušením malého obvodu PLC spôsobené skratmi záťaže. Napríklad pri zapájaní digitálneho výstupného modulu Siemens S7-1200 by mal byť každý kanál vybavený 1A poistkou, aby sa zabránilo nadprúdu.
Normy zapojenia analógového vstupu/výstupu (AI/AO).
Analógové signály (ako je teplota, tlak, prietok) sú citlivejšie na rušenie ako digitálne signály. Pri zapájaní analógových modulov PLC Siemens použite tienené káble a tienenie uzemnite len na jednom konci (najlepšie na strane PLC), aby ste sa vyhli zemným slučkám, ktoré môžu spôsobiť skreslenie signálu. Uistite sa, že rozsah analógového signálu zodpovedá konfigurácii modulu (napr. 0~10V alebo 4~20mA). Napríklad, ak vysielač teploty vydáva signál 4~20 mA, analógový vstupný modul Siemens PLC by mal byť nakonfigurovaný na zodpovedajúci rozsah. Okrem toho udržujte analógové signálové káble čo najkratšie: maximálna dĺžka tienených analógových káblov je 500 m a netienených 300 m. Toto je dôležitá súčasť štandardov vedenia analógového signálu Siemens PLC.
Zapojenie komunikačného rozhrania pre Siemens PLC
Siemens PLC komunikuje s nadradenými počítačmi, HMI (Human{0}}Machine Interfaces) alebo inými PLC prostredníctvom komunikačných rozhraní, ako sú PROFINET, PROFIBUS a RS485. Pri zapájaní týchto rozhraní sa riaďte oficiálnymi normami: 1) Použite vyhradené káble (napr. PROFINET používa priemyselné ethernetové káble, PROFIBUS používa krútené -párové tienené káble). 2) Nainštalujte koncové odpory na oba konce komunikačnej zbernice, aby ste zabezpečili stabilný prenos signálu (napr. koncové odpory PROFIBUS majú zvyčajne 120 Ω, aby sa zabránilo rušeniu tienenia komunikačného kábla). 3) Napríklad pri zapájaní rozhrania Siemens S7-1500 PROFINET použite tienené ethernetové káble a tienenie pripojte k uzemňovacej svorke skrine PLC.
Kritické postupy proti{0}}rušeniu a uzemňovaniu pre Siemens PLC
Priemyselné prostredie je plné elektromagnetického rušenia (EMC), ktoré je hlavnou príčinou porúch PLC Siemens. Dobré uzemnenie a opatrenia proti{1}}rušeniu môžu účinne potlačiť rušenie a zabezpečiť stabilnú prevádzku systému.
Najlepšie postupy uzemnenia Siemens PLC
Uzemnenie je najefektívnejší spôsob potlačenia elektromagnetického rušenia. Postupujte podľa princípu „jednobodového uzemnenia“ pre systémy Siemens PLC: pripojte kryt PLC, uzemnenie napájania, uzemnenie signálu a uzemnenie tienenia k spoločnej uzemňovacej lište. Nepripájajte oddelene viaceré uzemňovacie body, pretože to môže vytvárať zemné slučky a spôsobiť rušenie. V prípade viacerých napájacích zdrojov 24 V DC v systéme spojte ich 0V svorky dohromady, aby ste dosiahli vyrovnanie potenciálu, a potom ich pripojte k uzemňovacej lište. To zaisťuje, že napäťový potenciál celého systému je konzistentný, čím sa znižuje rušenie spôsobené potenciálnymi rozdielmi. Najlepšie postupy uzemnenia Siemens PLC pre priemyselné použitie tiež vyžadujú, aby odpor uzemnenia spĺňal priemyselné normy (zvyčajne menej ako 4 Ω), aby sa zabezpečilo účinné uzemnenie.
Ďalšie opatrenia proti{0}}rušeniu
Okrem správneho zapojenia a uzemnenia môžete vykonať nasledujúce opatrenia na zvýšenie-schopnosti rušenia: 1) Nainštalujte prepäťovú ochranu na napájací vstup a vstupné svorky signálu, aby ste ochránili PLC pred napäťovými rázmi (napr. údermi blesku alebo kolísaním elektrickej siete). 2) Rozumne usporiadajte komponenty v riadiacej skrini: samostatné analógové signálové moduly, reléové moduly, moduly bez signálu, digitálne{5} moduly minimalizujte vzájomné rušenie. 3) Použite izolačné moduly alebo izolačné relé pre signály z oblastí s vysokým-rušením (napr. v blízkosti motorov), aby ste dosiahli elektrickú izoláciu medzi silnými a slabými prúdmi. Tieto opatrenia sú obzvlášť dôležité pre návod na silovú elektroinštaláciu Siemens S7{15}}1200, pretože S7-1200 je široko používaný v malých a stredne veľkých priemyselných zariadeniach so zložitými prostrediami rušenia.
Post-Ladenie elektroinštalácie a pravidelná údržba
Po dokončení napájania a zapojenia PLC Siemens vykonajte dôkladné ladenie a testovanie, aby ste sa uistili, že nie sú žiadne problémy: 1) Skontrolujte napätie zdroja, aby ste sa uistili, že je v požadovanom rozsahu (napr. 24 V DC ±20 %). 2) Pomocou multimetra alebo osciloskopu otestujte, či sú vstupné signály správne zhromažďované a výstupné signály sú presne prenášané. 3) Otestujte stabilitu komunikácie a ubezpečte sa, že výmena údajov medzi PLC prebieha normálne. Pre dlhodobú-stabilnú prevádzku vykonávajte pravidelnú údržbu: 1) Skontrolujte uvoľnenie svoriek vodičov a v prípade potreby ich{10}} dotiahnite (všimnite si, že maximálny krútiaci moment pre skrutky svoriek Siemens PLC je zvyčajne 0,56 N·m, aby sa predišlo poškodeniu svoriek). 2) Vyčistite skriňu rozvádzača a moduly PLC, aby ste zabránili nahromadeniu prachu a ovplyvňovaniu{13}odvodu tepla) poškodené komponenty včas vymeňte.
Záver: Zabezpečte stabilnú prevádzku PLC Siemens správnymi postupmi
Na zabezpečenie stabilnej prevádzky v priemyselných prostrediach sú kľúčové osvedčené postupy napájania a zapojenia PLC Siemens. Od výberu správneho zdroja napájania (PS/PM, napätie, redundancia) až po dodržiavanie správnych pravidiel zapojenia (výber kábla, vedenie, zapojenie rozhrania) a implementáciu účinného uzemnenia a opatrení proti-rušeniu, každý krok ovplyvňuje spoľahlivosť systému. Dodržiavaním pokynov v tomto blogu môžete znížiť riziko porúch PLC, zlepšiť efektivitu výroby a predĺžiť životnosť systému. Nezabudnite si počas inštalácie a zapojenia prečítať oficiálnu technickú príručku Siemens pre váš konkrétny model PLC (ako S7-1200, S7-1500), pretože rôzne modely môžu mať špecifické požiadavky. Ak máte akékoľvek otázky týkajúce sa napájania a zapojenia PLC Siemens, neváhajte a zanechajte komentár nižšie.
