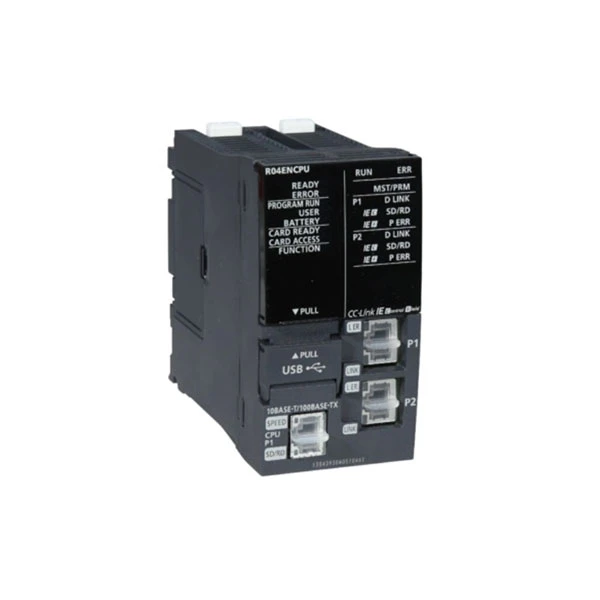

Mitsubishi R04ENCPU

Mitsubishi R04ENCPU je štandardný modul CPU zo série MELSEC iQ-R od Mitsubishi Electric, ktorý je optimalizovaný pre malé a stredné-veľké priemyselné automatizačné riadiace systémy. Inštrukcia LD je spracovaná za 0,98 ns, zatiaľ čo inštrukcie MOV a ST (obsahujúce IF, CASE a FOR) trvajú 1,96 ns. Hodnota PC MIX Mitsubishi R04ENCPU 419 inštrukcií za mikrosekundu mu umožňuje rýchlo reagovať na rôzne riadiace príkazy a vykonávať zložité logické operácie bez oneskorenia. Mitsubishi R04ENCPU sa od podobných produktov odlišuje vysokou rýchlosťou{11}, vďaka čomu je ideálny pre scenáre vyžadujúce odozvu v reálnom čase{12}, ako je riadenie výrobnej linky a prevádzka baliacich strojov.

Mitsubishi R04ENCPU má tiež dostatočnú kapacitu pamäte na spustenie mnohých programov a ukladanie dát. Má programovú kapacitu 40 000 krokov (160 000 bajtov) a 400 000 000 bajtov pamäte zariadenia/návestia, čo umožňuje uloženie veľkého množstva riadiacich programov, parametrov procesu a prevádzkových údajov. Dátová pamäť je 1072K bajtov (536K slov) s 24K slovami s pevným skenovacím komunikačným priestorom na splnenie potrieb výmeny údajov rôznych zariadení. Mitsubishi R04ENCPU navyše podporuje rozšírenie kartou SD/SDHC s maximálnou kapacitou 32 GB, čo používateľom umožňuje bez námahy zálohovať a ukladať programy a dáta, čo výrazne zjednodušuje každodennú údržbu a aktualizácie softvéru.

Pokiaľ ide o I/O kapacitu, Mitsubishi R04ENCPU dokáže pokryť väčšinu malých a stredných{1}} automatizačných systémov. Môže pojať až 4096 I/O bodov (lokálnych a vzdialených), pričom sieť zaberá 32 inteligentných I/O bodov. Obsahuje 12 288 pevných vstupných (X)/výstupných (Y) bodov, 12 288 interných relé (M) a 18 432 používateľsky modifikovateľných dátových registrov (D), ako aj maximálne 160 000 registrov súborov. Flexibilný I/O dizajn Mitsubishi R04ENCPU umožňuje, aby bol kompatibilný so širokou škálou I/O modulov a inteligentných zariadení, vďaka čomu je mimoriadne prispôsobiteľný rôznym scenárom riadenia.
